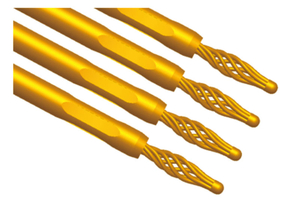

Гіперболодні пружини Контактні переваги:
.Over 1000 спаровних циклів
.Low, стабільна штекера і сила тягнуть
. Високий шок і вібраційний опір.
.Low контактна опора
. Операція температури від -65 до 150 ° С
.DisConity тривалість менше 1 мкс
Матеріал тіла: Мідний сплав
Обробка поверхні: золото або сліва.
На дюйм
Елемент
项目 | Розмір контакту
接触 件 尺寸 | Бочка AWG
后套 | Контактна стійкість
-low рівня mω
接触 电阻 | Номінальний тест
поточний
额定 测试 电流 | Вставлення сили
-Gauge (макс) n
插入力 (最 大) | Сила видобутку
-Gauge (min) n
拔出力 (最 小) |
| 10 # | 3.18 ± 0,03 | 8/10 | 0.1 | 33.00 | 16.7 | 1.11 |
| 12 # | 2.39 ± 0,03 | 10/12 | 0.5 | 23.00 | 8.35 | 0.83 |
| 14 # | 1.98 ± 0,03 | 12/14 | 1 | 13.00 | 8.35 | 0.56 |
| 16 # | 1.59 ± 0,025 | 14/16 | 5 | 10.00 | 8.35 | 0.56 |
| 20 # | 1.02 ± 0,025 | 16/18/20 | 9 | 7.50 | 5.01 | 0.19 |
| 22 # | 0,762 ± 0,013 | 20/22/24 | 15 | 5.00 | 3.34 | 0.19 |
| 24 # | 0,635 ± 0,013 | 20.12.2006/26 | 20 | 3.00 | 2.23 | 0.19 |
| 26 # | 0,508 ± 0,013 | 24/26 | 31 | 2.00 | 1.5 | 0.12 |
| 28 # | 0,381 ± 0,013 | 26/28 | 50 | 1.50 | 1 | 0.12 |
Для метрики
Елемент
项目 | Розмір контакту
接触 件 尺寸 | Бочка AWG
后套 | Контактна стійкість
-low рівня mω
接触 电阻 | Номінальний тест
поточний
额定 测试 电流 | Вставлення сили
-Gauge (макс) n
插入力 (最 大) | Сила видобутку
-Gauge (min) n
拔出力 (最 小) |
| 1 | 3,5 ± 0,03 | 8/10 | 0.1 | 33.0 | 16.7 | 1.11 |
| 2 | 3,0 ± 0,03 | 10/12 | 0.5 | 23.0 | 8.35 | 0.83 |
| 3 | 2,5 ± 0,03 | 12/14 | 0.8 | 15.0 | 8.35 | 0.56 |
| 4 | 2.0 ± 0,03 | 14/16 | 1 | 13.0 | 8.35 | 0.56 |
| 5 | 1,5 ± 0,03 | 16/18/20 | 5 | 10.0 | 8.35 | 0.56 |
| 6 | 1,0 ± 0,013 | 20/22/24 | 9 | 7.5 | 5.01 | 0.19 |
