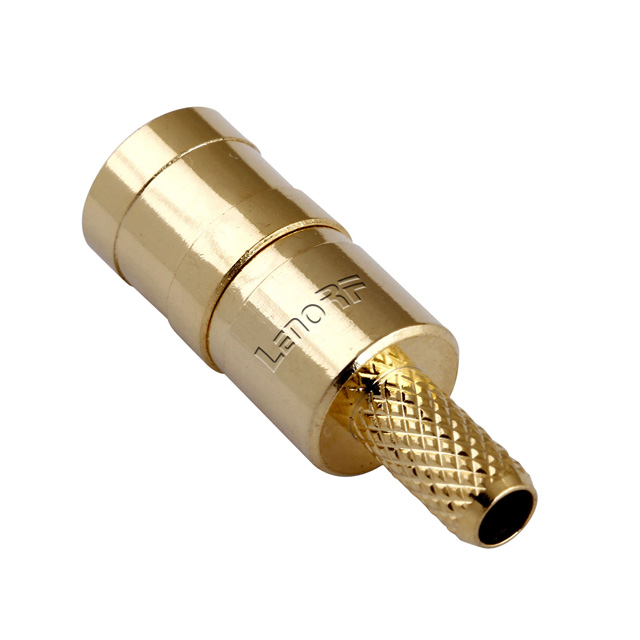

Опис:
Інтерфейс SMB має механізм зчеплення зчеплення та доступний у конфігураціях 50 та 75 Ом. SMB-роз'єми відповідають вимогам MIL-C-39012, а інтерфейс відповідає Mil-STD-348. SMB-роз'єми пропонують широкосмугову продуктивність з низьким відображенням DC до 4 ГГц та розширена продуктивність до 10 ГГц.
З'єднувачі SMB доступні в різних матеріалах, включаючи варіант для кишкових компонентів на некритичних областях, щоб забезпечити недорогий розчин.
Особливості та вигоди
Різні варіанти нанесення на нікель, золоті та олово
Швидке підключення / відключення Snap на спарювання зменшується час встановлення
SMB PCB Slide-On Plug і Jack дозволяє планувати до борту монтажу з низькою силою вставки
Додатки
Базові станції
Антени
Радіовари
PC / LAN
Глобальна система позиціонування (GPS)
Інструментарій
Телекомунікації
Матеріали та гальванічні |
Проводити | Латунь / срібне покриття |
Ізолятор | Ptfe |
Тіло | Латунь / трійка |
Інші частини | Латунь / нікель |
Електрична продуктивність |
Імпеданс | 50 Ом |
Діапазон частот | 0-3 ГГц |
Вістря | ≤1.35 |
Рейтинг напруги | 500v |
Екологічний |
|
Рейтинг температури | -65 ° С до + 165 ° С |
Корозія (соляний спрей) | MIL-STD-202, спосіб 101, стан b |
Вібрація | MIL-STD-202, Спосіб 204, Стан D, 20 GS |
Шок | Mil-STD-202, Спосіб 213, Стан I, 100 GS |
Тепловий шок | MIL-STD-202, спосіб 107. COND. В, -65 ° С до + 125 ° С |
Вологість | Mil-STD-202, спосіб 106, менше крок 7b |
Барометричний тиск (висота) | MIL-STD-202, Спосіб 105, Стан C, 70K FT. |
