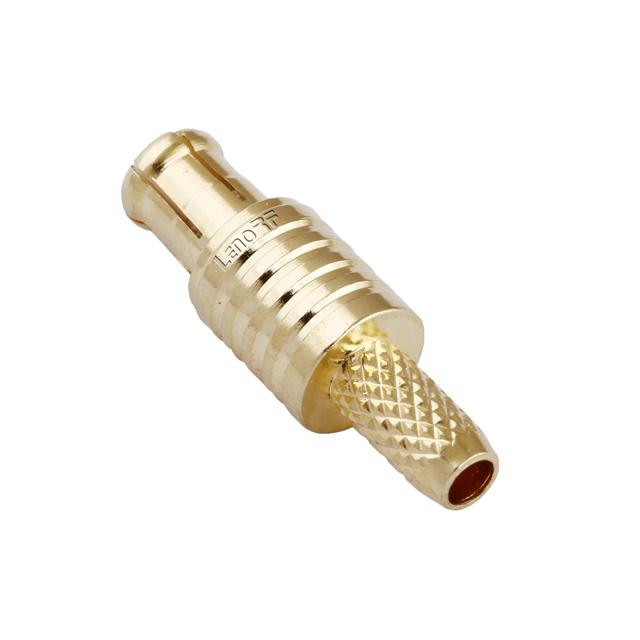

Mcx_rf_connectors_male_rg316_crimp

  • 85-5161-115-01

Статус доступності:
кількість:

Опис:

Lenorf MCX 50 Ω коаксіальні роз'єми мають Snap-на замку механізм. Вони в основному застосовуються в кабельних з'єднаннях РФ до 6 ГГц, таких як ті, що знаходяться у фіксованих та бездротових системах зв'язку. MCX Connectors пропонують високу надійність, тривалий термін служби, а також просте та швидке монтаж. З'єднувачі PCB постачаються у пакувальній стрічці та котушці для автоматичного складання до дощок та в пухирі.


MCX З'єднувачі з 75 Ом Характерним імпедансом доступні за запитом.


Портфоліо продукту

Кабельні роз'єми

Панельні роз'єми

З'єднувачі PCB (версії SMD та припою)

Адаптери

Кабельні збірки



Особливості

Імпеданс 50 Ω

Інтерфейс за IEC 61169-36, CECC 22220

Діапазон частот DC до 6 ГГц

Повернення втрати ≥ 21 дБ (тип.)

Cycles ≥ 500

Snap-на замку механізм

Переваги

Невеликі розміри

Push / snap-на блокування для швидкого та легкого відключення

30% зменшення розміру в порівнянні з роз'ємами SMB

Висока надійність, тривалий термін служби

Легке і швидке монтаж



Матеріали та гальванічні

Проводити

Латунь / срібне покриття

Ізолятор

Ptfe

Тіло

Латунь / трійка

Інші частини

Латунь / нікель

Електрична продуктивність

Імпеданс

50 Ом

Діапазон частот

0-6 ГГц

Вістря

≤1.10

Рейтинг напруги

500v

Екологічний


Рейтинг температури

-65 ° С до + 165 ° С

Корозія (соляний спрей)

MIL-STD-202, спосіб 101, стан b

Вібрація

MIL-STD-202, Спосіб 204, Стан D, 20 GS

Шок

Mil-STD-202, Спосіб 213, Стан I, 100 GS

Тепловий шок

MIL-STD-202, спосіб 107. COND. В, -65 ° С до + 125 ° С

Вологість

Mil-STD-202, спосіб 106, менше крок 7b

Барометричний тиск (висота)

MIL-STD-202, Спосіб 105, Стан C, 70K FT.
