Опис:

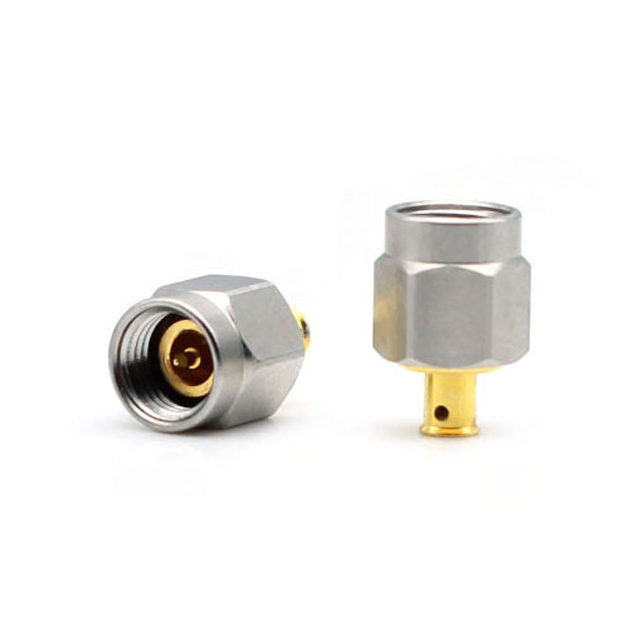

Роз'єм 2.92 мм був розроблений для використання до 40 ГГц. Інтерфейс відповідно до IEC 60169-35 Чоловічий PIN-код коротший, ніж у SMA або 3,5 мм, щоб забезпечити, щоб зовнішні контакти чоловічих та жіночих роз'ємів займаються перед тим, як зробити PIN-код та жіночу посуду. Це гарантує, що штифт та розеток не побачать надмірного зносу та спарювання стресу, що спостерігаються за допомогою роз'єднання в роз'ємі SMA або 3,5 мм. Роз'єм 2.92 мм також має товсту стінку, ніж стандартний SMA. 2,92 мм серії з SMA та 3,5-мм роз'єми.
Аркуш даних;
Програми:
Високошвидкісний цифровий
Інструментарій
Військовий
Аерокосмічний
Обладнання супутникового зв'язку (SATCOM)
Кабельні збірки
Тест і вимірювання
Особливості та вигоди
Діапазон частот DC до 40 ГГц (для використання 46 ГГц)
Низький VSWR
Низький витік RF
Покращена надійність
Сумісність з серією SMA, 3,5 мм та K
Матеріали та гальванічні |
Проводити | Латунь / золото покриття |
Ізолятор | Ptfe |
Тіло | Нержавіюча сталь |
Інші частини | Латунь / нікель |
Електрична продуктивність |
Імпеданс | 50 Ом |
Діапазон частот | 0-40 ГГц |
Вістря | ≤1.05 |
Рейтинг напруги | 500v |
Екологічний |
|
Рейтинг температури | -65 ° С до + 165 ° С |
Корозія (соляний спрей) | MIL-STD-202, спосіб 101, стан b |
Вібрація | MIL-STD-202, Спосіб 204, Стан D, 20 GS |
Шок | Mil-STD-202, Спосіб 213, Стан I, 100 GS |
Тепловий шок | MIL-STD-202, спосіб 107. COND. В, -65 ° С до + 125 ° С |
Вологість | Mil-STD-202, спосіб 106, менше крок 7b |
Барометричний тиск (висота) | MIL-STD-202, Спосіб 105, Стан C, 70K FT. |
