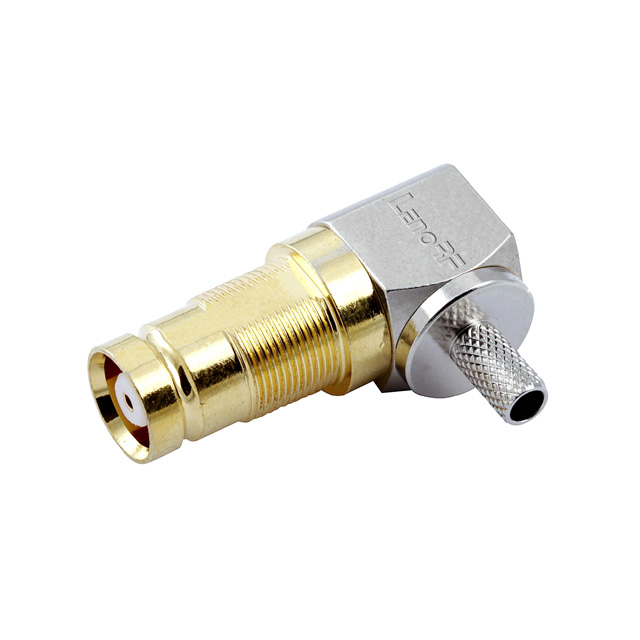

1.6_5.6_female_coax_connectors_for_1.13_coax_cable_crimppy

  • 81-7060-104-01

Статус доступності:
кількість:

Опис:

1.6-5.6 Серія - це мініатюрний європейський дизайн, який дозволяє упаковку щільного роз'єму, що робить їх ідеальними рішеннями для додатків, де обмеження простору є фактором.

Серія Lenorf 1.6-5.6 виконує на 75 Ом до 1 ГГц. Серія продуктів 1.6-5.6 має дві версії зчеплення: різьбова та натискання. Різьбова версія зчеплення забезпечує позитивне, знайоме спарювання, тоді як версія зчеплення Push-Pull дозволяє швидко встановити.


Ця серія відповідає DIN 47295, DIN 41626, DIN 47297, NFC 93-569, NFC 93-570, IEC 169-13 та стандартами CECC 22230.


Особливості та вигоди

Доступно з метою різьбового або натискання механізму зчеплення

Припинення обтискає примус для швидкого та легкого зборства

Зустрічається IEC 169-13, DIN 47295 та NFC 93-570 Міжнародні специфікації, призначені для SMT


Додатки

Базові станції

Маршрутизатори

Бездротовий

Устаткування комутаційне

Комп'ютери / LAN

Телекомунікації

1.6-5.6 Специфікації роз'ємів

Електричний

Імпеданс 75 Ом

Частотний діапазон DC - 1 ГГц

Рейтинг напруги 335 Вольтс RMS безперервний

Діелектрик витримує напругу 1000 ВРМС макс

VSWR (втрата повернення)

DC - 1 ГГц 1.046 (-33 дБ) Макс

1 - 2 ГГц 1.094 (-27 дБ) Макс

2 - 4 ГГц 1.22 (-20 дБ) Макс

Ізоляційний опір 10000 МОм хв

Центр контактної резистентності 4 mω max

Зовнішній контактний резистентність 2 Mω MAX

RF-витік -100 дБ MAX (DC - 1 ГГц)

Втрата Вставлення .1 √ (F (GHZ)) DB MAX

Екологічний

Діапазон температур -40⁰c до + 155⁰C

Механічний

Cycles Cycles 500 хв

Механізм зчеплення push-pull

Специфікація інтерфейсу DIN 41626 & 47297, NFC 93-569 & 93-570, IEC 169-13, CECC 2223



Аркуш даних;






Матеріали та гальванічні

Проводити

Латунь / золоте покриття

Ізолятор

Ptfe

Тіло

Латунь / нікель

Інші частини

Латунь / нікель

Електрична продуктивність

Імпеданс

75 Ом

Діапазон частот

0-3 ГГц

Вістря

≤1.30

Рейтинг напруги

500v

Екологічний


Рейтинг температури

-65 ° С до + 165 ° С

Корозія (соляний спрей)

MIL-STD-202, спосіб 101, стан b

Вібрація

MIL-STD-202, Спосіб 204, Стан D, 20 GS

Шок

Mil-STD-202, Спосіб 213, Стан I, 100 GS

Тепловий шок

MIL-STD-202, спосіб 107. COND. В, -65 ° С до + 125 ° С

Вологість

Mil-STD-202, спосіб 106, менше крок 7b

Барометричний тиск (висота)

MIL-STD-202, Спосіб 105, Стан C, 70K FT.
