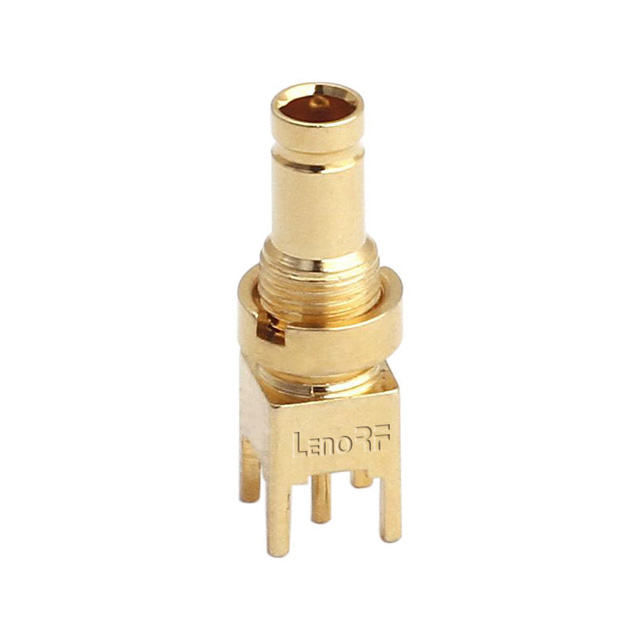

1.0_2.3_female_straight_pcb_rf_connectors

  • 80-7061-011-01

Статус доступності:
кількість:

Опис:

1.0-2.3 (DIN 47297) З'єднувачі виконують при 50 Ом до 10 ГГц і характеризуються високою механічною та електричною стабільністю. Вони на 40% менше, ніж 1,6-5,6 серії.

Роз'єми пропонують різні механізми зв'язування, де чоловічі типи можуть бути пов'язані з будь-яким жіночим типом. Версія блокування / зчеплення Quick-Lock / Push-Pull дозволяє швидко встановити. Ця серія відповідає CECC 22230 та DIN 47297.


Особливості

Імпеданс 50 Ω

Інтерфейс за CECC 22230, DIN 47297

Діапазон частот DC до 10 ГГц

Повернення втрати (кабельний роз'єм прямо)

≥ 32 дБ @ DC до 1 ГГц

≥ 23 дБ @ 1 ГГц до 4 ГГц

≥ 16 дБ @ 4 ГГц до 10 ГГц

Cycles ≥ 500


Матеріали та гальванічні

Проводити

Латунь / срібне покриття

Ізолятор

Ptfe

Тіло

Латунь / трійка

Інші частини

Латунь / нікель

Електрична продуктивність

Імпеданс

50 Ом

Діапазон частот

0-3 ГГц

Вістря

≤1.30

Рейтинг напруги

500v

Екологічний


Рейтинг температури

-65 ° С до + 165 ° С

Корозія (соляний спрей)

MIL-STD-202, спосіб 101, стан b

Вібрація

MIL-STD-202, Спосіб 204, Стан D, 20 GS

Шок

Mil-STD-202, Спосіб 213, Стан I, 100 GS

Тепловий шок

MIL-STD-202, спосіб 107. COND. В, -65 ° С до + 125 ° С

Вологість

Mil-STD-202, спосіб 106, менше крок 7b

Барометричний тиск (висота)

MIL-STD-202, Спосіб 105, Стан C, 70K FT.
