Точний тестовий кабель T40

кількість:



питати Додати в кошик

Опис продукту

Нестача	Zt40

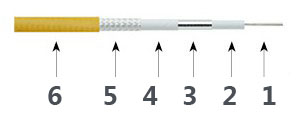

Кабельна структура
Немає	Матеріал та поверхневий покриття
1	Проведення:	Срібний покритий Cooper Wire
2	Ізолятор:	LD-PTFE
3	Внутрішнє плетіння:	Срібна позолочена стрічка Cooper
4	Перехресний	LD-PTFE
5	Зовнішнє плетіння:	Срібло покриття Cooper плетіння
6	Куртка куртка:	Футляр

Характеристика механізму
Розмірність	мм		Дюйм
Проводити	0.92		0.036
Ізолятор	2.5		0.098
Внутрішнє плетіння	2.66		0.105
Перехресний	2.95		0.116
Підробка	3.11		0.122
Куртка	3.8		0.15
Вага	0.033 кг / м
Run.bending радіус	(Динамічний 38,0 мм),		Статичний 14,4 мм)
Цикл	> 5000
Температурний діапазон	-55 ℃ ~ + 165 ℃
Електрична продуктивність
	Роз'єм	18Гц	26.5 ГГц	40 ГГц
VSWR MAX	2.92 мм	1.25: 1	1.30: 1	1.30: 1
	2.4 мм	1.25: 1	1.30: 1	1.30: 1

Перехідність	50Ω
Розповсюдження швидкості	83%
Підвищення ефективності	> 90 дБ
Амплітудна стабільність	<± 0.04db@40ghz
Стабільність фази згинання	<± 4 ° @ 40 ГГц
Ослаблення (25 ℃)
Частота (МГц)	db / 100 ft		db / 100m
1000	11.4		37.5
3000	20		65.7
6000	28.6		93.8
10000	37.3		122.4
12000	41.4		135.8
18000	50.8		166.7
26500	62.4		204.8
40000	77.7		254.8
Середня потужність (25 ℃, рівень моря, тільки кабель)
Частота (МГц)	Ват
1000	509
3000	291
6000	203
10000	156
12000	141
18000	115
26500	93
40000	75
